划线平台相关知识之划线工具

时间:2017-08-28 作者:泊头市恒丰工量具有限公司 标签:划线,钳工

划线:

根据图样或实物的尺寸,在被加工件表面准确地划出施工界线的操作称为划线。

( 1 )划线工具

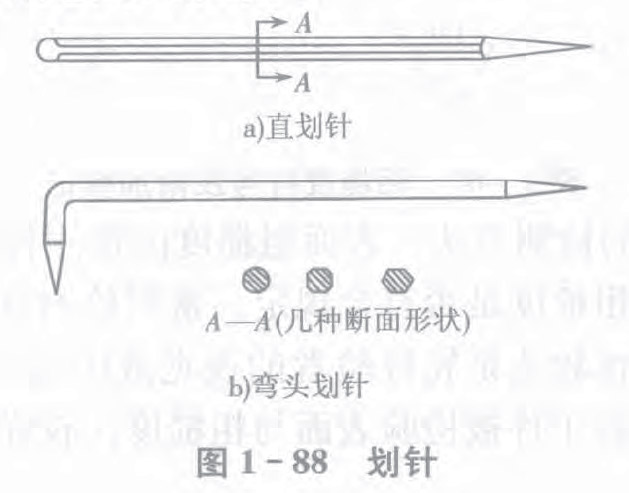

①划针(见图1-88)。划针有直划针和弯头划针两种。划针是用碳素工具钢或高速钢制成的,用前一种材料制的划针尖部需淬硬, 后一种材料制的不需淬硬 。 划针的作用是在工件表面沿导向工具(如钢直尺、卷尺、样板等)划线 。

划针

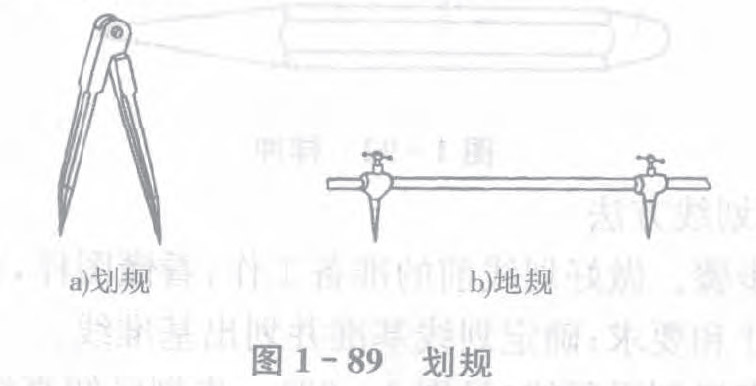

②划规(见图. 1.- 89).-, 划规是用来划圆和圆弧、.截取尺寸、等分角度和线段等 。 划大直径圆、圆弧则可用地规 。

划规

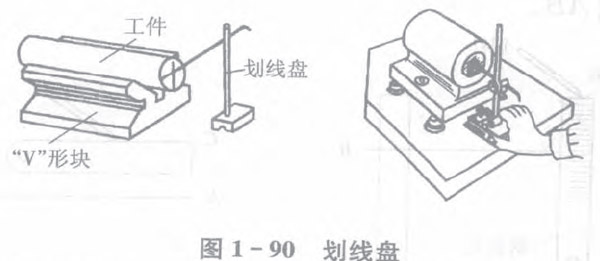

③划线盘(见图l'二90)。 划线盘常用子◆件的高車美f线·水平划线等,也称为划针盘。

   划线盘

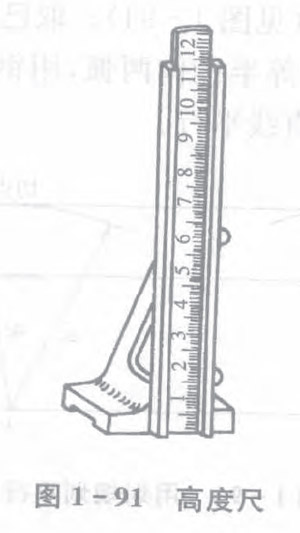

④高度尺(见图1 - 91)。 高度尺的作用是配合划线盘量取高度尺寸。

高度尺

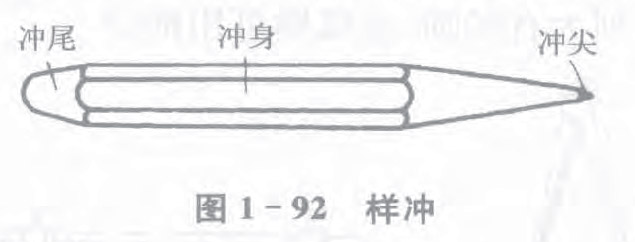

⑤样冲(见图1 - 92) 。 用于钻孔前打点印,供钻孔定位用。

样冲
