三维柔性焊接平台
  • 三维柔性焊接平台

三维柔性焊接平台

类别: 三维柔性焊接平台

简介:三维柔性焊接平台工作台的五个工作面都有带有网格标注的孔,侧面用于扩展或辅助定位。其五个面的平面、平行、垂直公差精度以及孔与孔的位置精度都是非常高的,保证在台面上的定位和台面与其它模块之间的组合都具有足够的使用精度要求。

热线电话:

0317-8336600/8034566

  • 产品描述
  • 产品规格
  • 产品相关

三维柔性焊接平台

孔系三维柔性焊接组合夹具
1.适用范围:用于焊接、机械加工和检测工件。例如:钢结构、各种车辆车身制造、自行车摩托车制造、工程机械、框架和箱体、压力容器、机器人焊接、钣金加工、金属家具、设备装配、工业管道(法兰)、检测系统、电器机械(高压开关、变压器、电力控制等)……
2.产品特性:高效率、经济性、柔性化、精确性和耐用性等特点。

一、 高效率


目前,小批量的框架结构都要求高效,如快速的出样品、出产品,因此传统的专用焊接工装往往不能满足需要,(设计、制造、调试的周期很长,一般在1-3个月。)。使用三维柔性组合夹具完成一套焊接夹具的时间一般只要几小时;同时也大大缩短了新产品开发的出样周期!

二、 经济性


专用的焊接工装只是对某个工件或某个工序有用,因此可以看到,一些发展几年以上厂家都有一大批不用或很少用的工装夹具,场地费用、保管费用却没有人去计算。特别是框架结构往往是比较大的产品,因此,保管费用更高。
使用我们三维柔性工装,每次产品变化而投入的专用工装的费用\\时间几乎可以不再花钱。装置操作简便,使用安全。用户可根据需要快速拼接出不同要求的工装,就像儿童玩拼装式玩具一样。

三、 柔性化


柔性三维组合焊接工装平台的承载能力高,钢性稳定,它的五个面均加工有规则的孔,并刻有网线。焊接平台可方便地延伸和扩展,组合。经扩展的标准台面可模块化的定位和夹紧直接连接在一起。在安装、调整和定位工件过程将柔性三维组合焊接工装系统的通用功能展示的淋漓尽致,尤其在了大型工件方面的应用上。



三维柔性<a href='http://www.hflj.cn/' target='_blank' class='key12'>焊接平台</a>



专用工装和柔性工装的对比表



项目 专 用 工 装 柔 性 工 装
1 一次投资 一次性投资较小 一次性投入较大
2 适用范围 适合单品种,大批量 适合多品种,小批量
3 多用 性 功能单一,不可多用 功能多样,自由组合
4 精确 度 受设计制造影响,较高精确度 标准化,精度高
5 开发周期 开发周期、调试时间长,完成需要两周以上 模块化,自由拼装,一般2个小时内完成装夹
6 出样速度 制造样品两周以上 数小时完成
7 空间占用 占用大量库存空间 占用空间小
8 物流成本 采购及临时调用成本高 一次投入,后期基本无物流成本支出
9 产品质量 受设计和制造影响,质量有一定的保障。 标准化、模块化、高精度,质量有保证

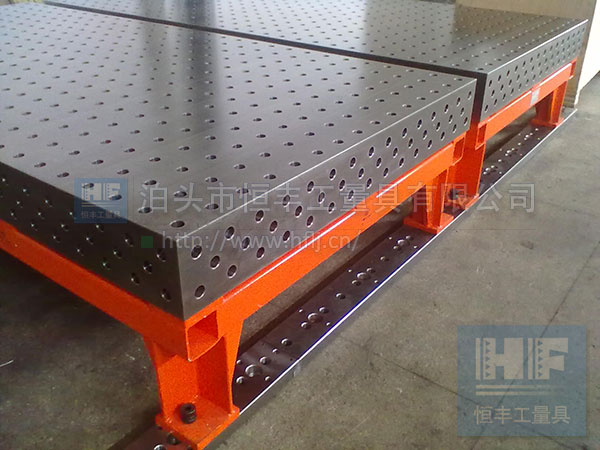

基础台面的尺寸从1000mm×1000mm到4000mm×2000mm可以任意选择,特殊尺寸可以订做。

如果台面与台面组合后的精度要求很高,则可以使用导轨将它们连接起来。

三维柔性<a href='http://www.hflj.cn/' target='_blank' class='key12'>焊接平台</a>

三维柔性<a href='http://www.hflj.cn/' target='_blank' class='key12'>焊接平台</a>
